Оптическое пассивное оборудование что это



Оптоволоконное оборудование

Информационные технологии нынешнего поколения направлены на создание единой системы, в которой были бы объединены компьютеры, телекоммуникации и рабочие станции. Для этого используется сетевое оптоволоконное оборудование, которое делится на два типа:

• активное;
• пассивное.

Активное сетевое оборудование – интеллектуальные электронные устройства, действие которых направлено на преобразование электрических сигналов в определенную форму, установленную для передачи данных. Кроме того, такое оборудование выполняет еще одну немаловажную функцию – коммутацию сигналов, а его эксплуатация предполагает наличие дополнительных источников питания.

К данному типу устройству относятся коммутаторы, маршрутизаторы, концентраторы и т.д. Чтобы подключить компьютер к принт-серверу или локальной сети, потребуется периферийное устройство типа сетевого адаптера. Причем, при передаче информации программное обеспечение посредством сетевого соединителя формирует пакет данных, после чего пересылает его через кабели локальной сети на другой компьютер. При этом активное оборудование используется в качестве передаточного звена.

Пассивное оборудование в отличие от активного не нуждается во вспомогательных источниках питания. В этом случае передача данных осуществляется без дополнительных преобразований сигнала. Пакеты информации пересылаются без каких-либо изменений. Этому типу устройств принадлежит кросс оптический , коннектор, патч-панель, кабель и прочее. Выбор кабеля, как правило, осуществляется в зависимости от проекта локальной сети.

Использование оптических патч-кордов и пигтейлов

Среди оптоволоконного пассивного оборудования особого внимания заслуживают патч-корды и пигтейлы.

Коммутационный шнур или оптический патч-корд представляет собой кабель, оконцованного с обеих сторон коннекторами. Он используется для соединения оптического бокса либо распределительной панели (ODF) с активным сетевым оборудованием. Используемые разъемы могут быть любого типа: предназначенными как для одномодовых, так и многомодовых приложений.

Пигтейл – это определенный отрезок соединительного кабеля, который имеет коннектор лишь с одной стороны. В традиционном представлении его конструкционное исполнение предполагает небольшую длину, а в качестве материла изготовления применяется буферизированное волокно. Пигтейл так же, как и патч-корд, может быть оконцован любым известным коннектором. Главное его назначение состоит в оконцовке оптического кабеля посредством механического соединения либо сварки.

Сферы применения оптического оборудования

Оптоволоконные каналы связи обладают множеством преимуществ, среди которых:

• высокие скорости передачи информации;
• незначительная дисперсия, а также небольшое затухание сигнала, обеспечивающая передачу данных на достаточно большие расстояния без применения промежуточной ретрансляции;
• стойкость к неблагоприятному воздействию окружающей среды и механических нагрузок;
• высокий уровень информационной безопасности – вне канала связи перехватить трансляцию невозможно физически.

Благодаря перечисленным выше достоинствам, основная сфера применения оптического оборудования – сети передачи информационных сигналов: видеонаблюдение, телекоммуникационные системы доступа, вычислительные сети и др. При этом оптоволокно занимает доминирующее положение на уровне магистральных и даже межконтинентальных линий передачи сигналов.

Источник

Активное и пассивное сетевое оборудование: описание и классификация

«Клерк»

Начнём с дефиниций. Сетевым оборудованием называют технические средства и приспособления, поддерживающие нормальное функционирование компьютерной сети.

Современной IT-отрасли известны следующие категории сетевого оборудования:

1. Активное. Это «интеллектуальные» устройства – маршрутизатор (роутер), коммутатор (свитч), концентратор (хаб), сетевой адаптер, повторитель (репитер), принт-сервер.
2. Пассивное. Это вспомогательная оснастка – кабельные каналы с кабельной системой (коаксиальный кабель, «витая пара»), разъём, коннектор, патч корд, патч-панель, балун, стойка, телекоммуникационный и монтажный шкаф.

Мнение эксперта — специалист компании LANart Березкин Евгений Николаевич

Определённая часть знатоков электроники не относят репитер и хаб к числу активных элементов, ибо они лишь повторяют сигнал для покрытия расстояния, преодоления разветвления, а обработки сигнала не производят. Но т.н. управляемые хабы являются стопроцентным активным оборудованием, ибо способны наделяться интеллектуальными свойствами.

Активное оборудование – сердцевина интернет-системы

Передача контента осуществляется пакетно, причём любой пакет обеспечивается данными о локации, безопасности, назначении. Образно говоря, упомянутые пакеты – пища активного оборудования, которое кроме трансляции сигнала находит оптимальный маршрут с наименьшей сетевой нагрузкой, создает каналы передачи и решает множество иных задач.

В указанной категории расположились маршрутизаторы всех типов, а также ретрансляторы, медиаконвертеры, трансиверы, шлюзы, мосты, серверы, источники бесперебойного питания («бесперебойники»), прочая «умная» техника.

У каждого устройства – своя функция. Так, адаптер предназначен для подключения к локальной сети, свитч и хаб обеспечивают объединение ПК в одну группу, а маршрутизатор командует передачей пакетов между сетевыми сегментами.

В настоящее время самая актуальная оргтехника – маршрутизаторы. Интеграция сетей с неодинаковыми протоколами позволяет им успешно налаживать связь между:

• участками локальной вычислительной сети (Local Area Network – LAN) одного объекта;
• разнородными LAN нескольких объектов, расположенных на одной территории обслуживания;
• LAN и Internet, обеспечивая свободный доступ к внешним источникам информации.

Скажем, масштабная сеть единого субъекта хозяйствования представляет собой комплекс обособленных сегментов, связанных посредством маршрутизаторов. Это мини-вычислительные центры, параллельно реализующие ряд процессорных операций: буферизацию, фрагментацию, фильтрацию.

Свитч обеспечивает передачу информации между веб-узлами, считывая данные об адресах, обеспечивая корректную доставку; бывает управляемым и неуправляемым. В последнем упрощено меню настройки, поскольку алгоритм основного рабочего режима изначально устанавливается заводом-изготовителем. Управляемый свитч имеет интерфейс для регулировки потоков и управления ими.

Особняком здесь стоит POE коммутатор Ethernet, одновременно объединяющий оборудование в сети и снабжающий его электроэнергией.

Чтобы обезопасить сеть, надлежит верно определить, какой именно «бесперебойник» требуется при скачках напряжения или исчезновении питания для конкретной единицы оргтехники

Миссия и особенности пассивного оборудования

Пассивное оборудование отличается от активного достаточно легко и однозначно. Если руководствоваться формулировкой, содержащейся в ГОСТ Р 51513-99, то это «…сетевое оборудование, не получающее питание от электросети…». Оно пересылает не усиленный сигнал и классифицируется по двум критериям. Первый предполагает хозяйство по прокладке, содержанию, обслуживанию кабельной магистрали – кронштейн, гофрированный шланг, закладная труба, лоток, крепёж, аксессуары, а также шкаф. Второй подразумевает технику, формирующую путь передачи информации – розетку (телефонную либо компьютерную), проводник, коммутационную панель (обеспечивающую соединение между портом активного оборудования и кабелем).

Гофрошланг фиксируется на опорной поверхности с помощью клипсов, стягивание кабельного пучка производится стяжками. Аксессуары – внутренний, внешний углы, заглушка, Т-образный отвод, соединительная скоба – это своеобразный декор.

Концентратор вполне годится для домашней LAN, соединяющей, скажем, два-три ПК, ноутбук и TV-приёмник. Данный гаджет – типичный представитель нерегулируемых устройств, что позволяет применять его без услуг квалифицированных кадров.

Пассивные хабы в структуре LAN постепенно становятся редкостью, не выдерживая конкуренции с активными. Они актуальны для примитивной системы, посредством которой удобно создать LAN для нескольких ПК, расположенных в одном помещении, либо в смежных. Там, где имеются департаменты, пассивное оборудование привлекается для создания временных схем по проведению селекторов. Или задействуется с последующим перепрофилированием на активное.

Специфика использования

LAN со сравнительно небольшой нагрузкой собираются на базе той или иной категории оборудования с применением простейших моделей хабов, которые способны быстро наладить небольшую локальную сеть. В этот малобюджетный вариант нельзя включать более десятка единиц компьютерной техники.

При этом выгоды пассивного оборудования заключаются в:

1. Простоте наладки и эксплуатации.
2. Малой ресурсоёмкости продукта.
3. Большом запасе прочности, а также универсальности.

Пассивное оборудование абсолютно беззащитно перед хакерами, поэтому схему подключения с ним использовать в сети (где осуществляется, например, передача служебной информации) категорически воспрещается.

В общем, «пассивка» всё реже замещает функции «активки» и постепенно выходит из употребления, а конструирование LAN на основе хабов встречается главным образом как чрезвычайно крайняя мера, когда требуется оперативно наладить контакт «малой кровью».

Активному оборудованию присущи такие плюсы:

1. Масштабирование. Схемы могут быть абстрактной величины, рассчитанные на любое число абонентов и с достаточной степенью безопасности.
2. Блочность. Добавление или изъятие модулей делает систему комфортной в обслуживании, а её отдельные элементы – легко заменяемыми.
3. Гибкость функционирования с подбором режима под произвольные параметры.
4. Богатая товарная номенклатура.
5. Опция дистанционного сервиса.

Минус – большая ресурсоёмкость, хотя по причине технологического совершенствования в последнее время многие виды устройств становятся доступны массовому покупателю.

Итак, у активного и пассивного оборудования разные задачи, зато цель общая – поддерживать нормальную работу LAN.

Пассивные устройства отвечают за беспрепятственную доставку информационного массива с наименьшими потерями мощности, объединяя терминалы, обрабатывающие сигналы. Это физическая составляющую инфраструктуры.

Интеллектуальная же часть содержится в активном оборудовании, которое обеспечивает штатное сохранение сведений во время пересылки, доставку их по оптимальному маршруту, способствует ускорению обмена информацией и осуществляет защиту от негативных факторов, таких как перегруз сети либо несанкционированное подключение. Это даёт шанс создавать многоступенчатые коммуникационные структуры.

Источник

Оптическое пассивное оборудование что это

В данном материале пойдет речь о технологии и оборудовании для организации пассивных оптических сетей — Passive Optical Network, PON. Основными отличиями PON от классических оптических каналов связи являются использование для агрегации трафика пассивного оборудования — оптических сплиттеров — и высокая плотность портов.

Не секрет, что требования потребителей к скорости доставки информации из Интернет растут по экспоненте. Сегодня в крупных городах 10 Мбит/с являются совершенно обычным делом. Причины этого процесса остаются неизменными уже давно — передача голоса и видео, мультимедиа, телевидение (в последнее время также и в версии высокого разрешения). Только вот битрейты постоянно возрастают.

Существенную часть затрат любого провайдерского проекта несет кабельная инфраструктура. Причем здесь учитывается не только стоимость кабеля, но и его прокладки, которая в случае работы в уже существующей инфраструктуре может быть очень велика. И конечно хочется чтобы вложения работали долго, не требовали частых обновлений и имели хороший запас по нужным параметрам. С этой точки зрения оптические каналы связи сегодня это наиболее производительный и «дальнобойный» способ обеспечения сетевого соединения устройств. При этом классическая архитектура предполагает топологию «точка-точка», когда каждая линия имеет свои выделенные порты с каждой стороны, а при необходимости создания «ответвлений» требуется установка активного оборудования в узле. Так что наиболее удачно она может использоваться для одиночных линий большой протяженности.

Однако в некоторых ситуациях более удобной может оказаться древовидная топология, которая интересна с точки зрения масштабируемости и сниженной общей длины прокладываемых кабелей. Как раз для подобных проектов и подходит PON. В России сети этого типа появилась уже достаточно давно, более пяти лет назад.

А рост числа подключенных пользователей и старт первых российских проектов класса волокно в каждый дом (Fiber To The Home, FTTH), основанных на PON, показывает, что технология прижилась и у нас.

Структура сети PON

Сеть PON состоит из нескольких элементов — коммутатора на узле связи, линий связи с пассивными сплиттерами в узлах сети и модемов на стороне абонентов. К каждому модему поступают все пакеты от коммутатора, а во время передачи используется временное мультиплексирование кадров.

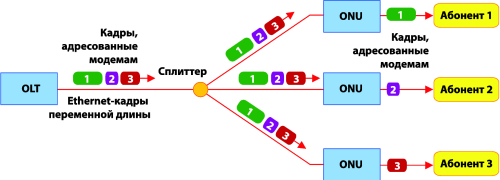

Передача данных в прямом канале

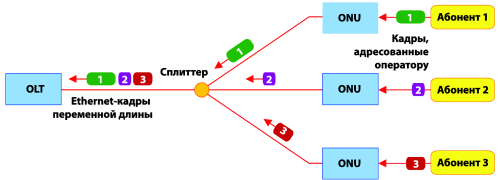

Передача данных в обрантом канале

Компания ZyXEL предлагает сегодня оборудование стандарта EPON (IEEE 802.3ah), называемого также GEPON.

В настоящий момент оборудование участвует в нескольких проектах, а также в тестированиях у провайдеров по всей России. Именно о нем и пойдет дальше речь. Отметим что другие стандарты рассматриваемого типа сетей отличаются скоростными и другими техническими характеристиками.

Коммутатор позволяет по одному волокну (одному порту) подключить до 32 или даже 64 абонентов. Общая скорость передачи данных (которая делится между абонентами) составляет 1,25 Гбит/с. Дальнейшее развитие EPON уже в ближайшие годы предлагает также переход на скорости 10/1 Гигабит/с и 10/10 Гигабит/с. В следующем году ожидается принятие рабочей версии стандарта 10G EPON, а уже в 2010 году могут стартовать первые пилотные проекты.

C задержкой в два-три года планируется переход на 10-гигабитные скорости и технологии GPON.

Для приема и передачи используются лазеры с разной длиной волны — 1490 нм для передачи и 1310 для приема. При необходимости возможно добавление в канал и аналоговых кабельных телевизионных каналов (100 и более), которые модулируются лазером на 1550 нм. В зависимости от конкретной схемы сети и использованного оборудования, общая протяженность канала может составлять до 20 км.

Мультисервисная сеть на базе технологии GEPON

Кабель прокладывается от порта коммутатора в виде дерева. Сплиттеры, устанавливаемые в узлах, чрезвычайно неприхотливы — не требуют электропитания, настройки и управления, термошкафов, недороги и очень компактны. Это позволяет размещать их, например, в уже имеющихся телефонных распределительных шкафах.

Сплиттер

Простейшие оконечные устройства представляют собой конвертеры оптика-кабель со встроенным фильтром MAC-адресов. В случае использования телевидения, в модем устанавливается еще один приемник, а на телевизор выводится обычный высокочастный кабель.

Для защиты информации возможно использование шифрования (AES128) всех передаваемых пакетов. Технология не допускает прямого общения отдельных абонентов, находящихся на одном порту коммутатора — данные от одного абонента могут попасть к другому только через GEPON-коммутатор, который ретранслирует потоки данных восходящего потока на длине волны 1310 нм в нисходящий поток на длине 1490 нм. Дополнительным плюсом с точки зрения безопасности является использование на линии исключительно пассивного оборудования, затрудняющего перехват.

Из положительных сторон PON нужно отметить:

• минимальное использование активного оборудования;
• минимизация кабельной инфраструктуры;
• низкая стоимость обслуживания;
• возможность интеграции с кабельным телевидением;
• хорошая масштабируемость;
• высокая плотность абонентских портов.

В тоже время при рассмотрении технологии нужно учесть и ее особенности, особенно в сравнении с линиями «точка-точка»: разделяемая между абонентами полоса пропускания, общая среда может не подойти клиенту с точки зрения безопасности, пассивные сплиттеры затрудняют диагностику оптической линии, возможно влияние неисправности оборудования одного абонента на работу остальных, меньшая выгода в случае реализации на этапе строительства.

Оборудование

Линейка продуктов GEPON у ZyXEL состоит из трех коммутаторов и трех модемов. Младшая модель коммутатора — OLT-1308H — имеет восемь портов GEPON и восемь соответствующих им Gigabit Ethernet (обратите внимание, что именно гигабитных, устройства с меньшей скоростью к ним подключить нельзя). К каждому оптическому порту можно подключить до 32-х модемов в итоге получив 256 абонентов на устройство. Все коннекторы расположены на лицевой стороне устройства — 8xPON, 8xGigabit, консольный, 10/100BaseT внесетевого управления и питание. Здесь же есть и кнопка сброса устройства. Все порты имеют набор индикаторов для определения текущего статуса. У OLT-1308 есть встроенный гигабитный L2+ коммутатор (неблокируемая коммутация с пропускной способностью 24 Гбит/с, скорость коммутации кадров 17,8 млн. пак/с) и четыре совмещенных порта 1000Base-T/SFP. Такой вариант можно использовать для резервирования канала — при одновременном подключении двух разъемов (SC и RJ45) работает оптика, а в случае аварии в оптическом канале происходит автоматическое переключение на медь. Питание и консольный порт у этой модификации находятся на задней панели. Данные модели выполнены в стандартном 1U корпусе и рекомендуются для использования в быстрорастущих сетях. Самой производительной моделью является модульный OLT-2300. В его 4,5U корпусе предусмотрено место для установки до шестнадцати OLC-2301. Каждый такой линейный модуль имеет порт GEPON и совмещенный порт 1000Base-T/SFP. В шасси также устанавливается управляющий модуль и блок питания с двойным резервированием. Линейный модули допускают горячую замену, что положительно сказывается на удобстве обслуживания сети и надежности предоставления услуг. Максимально OLT-2300 может поддерживать 512 абонентов. Все оптические модули коммутаторов рассчитаны на дальность работы 20 км.

OLT-1308

Последние обновления прошивок моделей OLT-1308/OLT-1308H позволяют работать на одном канале не 32, а 64 абонентам, что существенно снижает стоимость одного подключения. Для OLC-2301 такой возможности пока нет.

Шасси OLT-2300

Все GEPON-коммутаторы поддерживают протоколы STP/RSTP и механизмы приоритезации трафика и организации виртуальных сетей (включая Port Based и 802.1Q). Эффективность многоадресных рассылок обеспечивается поддержкой IGMP v.2, IGMP proxy, IGMP snooping и MVR. Для управления предусмотрены порты RS-232 и 10/100Base-TX. Настраивать коммутаторы можно через Web-интерфейс (поддерживается SSL, предусмотрена установка до пяти аккаунтов, примеры скриншотов — 1, 2, 3), telnet, SSH, FTP или консольный порт. Номера портов всех сервисов можно изменить. Возможно ограничение доступа по IP-адресам. Web-интерфейс имеет встроенную систему помощи.

Устройство автоматически находят все подключенные абонентские модемы и позволяет назначить им специфические профили. Они включают в себя настройки скорости, фильтрации, VLAN, приоритетов и другие параметры. Допускается использование протокола аутентификации 802.1x.

Коммутаторы также позволяют следить за физическим состоянием — проверяются температуры, скорости вращения вентиляторов, напряжения. Для больших сетей будет полезной поддержка коммутаторами проколола SNMP и совместимость с EMS системой управления NetAtlas. Кроме того, возможно объединение устройство в кластеры для общего управления.

В настоящий момент моделей со встроенными инжекторами КТВ у ZyXEL нет. Впрочем, для микширования сигнала ТВ в оптический канал можно использовать внешние сплиттеры и медиаконвертеры коаксиал/оптика.

ONU-631HA

Первой моделью абонентского GEPON-модема является ONU-631HA. Он работает в режиме моста, прост в обслуживании и управляется исключительно со стороны провайдера по специальному протоколу. Для пользователя он предлагает стандартный порт Gigabit Ethernet. Предусмотрено две модификации модемов — с индексами -11 и -12. Первая работает на расстояниях до 10 км, а вторая — до 20 км. Корпус выполнен из темного пластика, на передней панели есть несколько индикаторов (питание, PON, LAN, скорость LAN, дуплекс). На задней стороне расположены два сетевых порта (оптический и медный) и вход блока питания (12 В 1,5 А). Данная модель позиционируется для подключения корпоративных абонентов и выносов операторской сети.

ONU-634HA

Вторая модель более интересна для подключения домашних пользователей — ONU-634HA имеет встроенный централизованно управляемый 4-портовый коммутатор с привязкой VLAN 802.1Q к портам Fast Ethernet. Как и 631-й она полностью настраивается со стороны провайдера, что сокращает затраты на обслуживание. Также сейчас существуют семплы ONU-634FA — четыре сетевых порта и выход кабельного телевидения, позволяющий напрямую подключить к GEPON-модему обычный телевизор.

ONU-634FA

Рекомендуемые розничные цены на оборудование представлены в таблице. Реальная рыночная стоимость может быть несколько ниже. Кроме того, для отдельных проектов компания может предложить специальные цены.

Для построения сети также потребуются сплиттеры (примерная стоимость — от 400 руб за 1×2 до 4000 руб за 1×8, существуют и модели 1×32), оптический одномодовый кабель (стоимость сравнялась с ценой кабеля UTP: цены на одволоконный кабель начинаются с 7-8 рублей за метр) и коннекторы (от 100&ndsah;140 рублей за одно соединение).

Тестирование описанного оборудования в составе коммутатора OLT-1308 и модемов ONU-631A проводилось на тестовой площадке компании ZyXEL с использованием тестового пакета Ixia Chariot. Результаты при одновременной работе одного, двух и трех клиентов приводятся в таблице (пакеты максимального размера, Мбит/с). Модемы подключались к одному из портов коммутатора через один сплиттер. Видно, что в случае максимальной нагрузки, скорости равномерно распределяются по всем клиентам. Отметим и высокую эффективность передачи данных, включая режим работы нескольких клинетов — суммарная скорость практически совпадает с максимально возможной.

В целом можно отметить, что технология не сложна в настройке и эксплуатации и работает согласно спецификациям. Скорости соответствуют знакомым по медным гигабитным сетям.

Выводы

Технология GEPON может успешно применяться для организации оптических каналов каналов связи до абонента и особенно эффективна в случае наличия ограничений на прокладку кабелей и установку активного оборудования на линии. Эффективность данного решения зависит от многих факторов и однозначно сказать, что это лучший вариант конечно нельзя, все определяется конкретными требованиями заказчика. Тем не менее, произведенные оценки позволяют сделать вывод, что уже сегодня в некоторых случаях себестоимость подключения по оптике домашних абонентов может не превышать 500 долларов.

Что касается описанного оборудования, то компания ZyXEL предлагает сегодня полную линейку GEPON-устройств, позволяющую создавать оптические сети любого масштаба со всеми необходимыми системами управления и технологиями повышения надежности.

Источник

Активное и пассивное оптическое оборудование

Сетевое оборудование, обеспечивающее нормальное функционирование сети, условно делится на следующие виды:

• активное – сетевой адаптер, коммутатор, маршрутизатор, концентратор, принт-сервер и пр.;
• пассивное – патч-корд, розетка, коннектор, кабель-канал, пигтейли др.

Активным оборудованием выполняются действия, посредством которых обеспечивается передача данных. Современные сети характеризуются пакетной передачей информации, где каждый пакет содержит все показания, требуемые для его передачи по назначению. В памяти активного оборудования содержатся алгоритмы, позволяющие улавливать сигнал и измерять пути, передачи пакета.

Оптические адаптеры используются для подключения к локальной сети оборудования; концентраторы, а также коммутаторы – для объединения компьютеров; маршрутизаторы – для пересылки пакетов от одного сегмента к другому.

Отличительной особенностью пассивного оборудования является отсутствие необходимости в электропитании. К тому же, оно передает сигнал, не усиливая его. Данный вид оборудования условно делится на две группы:

1. устройства, используемые для организации трассы прокладки кабеля, – кронштейны, клипсы, закладные трубы;
2. приспособления, выполняющие роль тракта передачи информации – кабели, коммутационные панели, розетки.

Виды оптоволоконных кабелей

В процессе прокладки локальных сетей зачастую используется патч-корд волоконно-оптический, поскольку именно он обладает превосходными техническими характеристиками (если сравнивать его с витой парой или коаксиальным кабелем). В зависимости от способа прохождения светового импульса оптоволоконные кабели бывают:

• одномодовыми;
• многомодовыми (мультимодовые).

В одномодовом кабеле лучи одновременно достигают приемника, поскольку все они проходят один путь. В этом случае даже форма сигнала практически не искажается, следовательно, данные могут передаваться на значительные расстояния. Совместно с одномодовыми волоконно-оптическими кабелями используются лазерные приемопередатчики, характеризующиеся высокой стоимостью и небольшим сроком эксплуатации.

Траектории световых лучей в мультимодовых кабелях не совпадают, из-за чего на приемник поступает несколько искаженная форма сигнала. При передаче данных применяется обычный светодиод. Это позволяет снизить стоимость такого оборудования и увеличить его долговечность.

Оптические кросс-боксы

Кроссовое оборудование, среди которого особой популярностью пользуются боксы, является неотъемлемой составляющей оптической сети. Оптический бокс используется для оконечивания оптоволоконного кабеля, чтобы впоследствии к нему свободно подключались активные элементы.

Кросс-бокс является, как правило, негерметичной конструкцией, используемой внутри зданий. Однако существуют брызго- и пылезащищенные боксы, монтировать которые можно вне помещений.

Оптический бокс производится из металла или пластика. Его конструкция предполагает наличие откидывающейся или съемной крышки. Внутри него предусмотрены детали, фиксирующие силовые элементы вводимого кабеля и сам оптический кабель. Чаще всего в данном приспособлении имеется два кабельных ввода, хотя в моделях с большой емкостью количество этих элементов может увеличиваться.

Кросс-бокс оснащен сплайс-кассетами, предназначенными для размещения волокон и сварных соединений (при оконечивании оптических волокон к каждому из них приваривается оптический пигтейл, после чего в защитном буфере производится отрезка волокна).

Источник

Активное и пассивное оптическое оборудование

Все современное сетевое оборудование, предназначенное для бесперебойной работы сети, условно делят на:

• активное, состоящее из маршрутизаторов, оптических адаптеров, коммутаторов и других устройств;
• пассивное оборудование. К нему относятся коннекторы, коммутационные панели, розетки, клипсы, патч-корды, оптические пигтейлы и прочее.

Активное сетевое оборудование применяется для обеспечения передачи данных. Отличительной особенностью современных сетей является передача пакетов информационных данных, при этом в каждом отдельном пакете содержатся все необходимые показания для осуществления его передачи.

Оптические адаптеры применяются для подключения различных устройств к локальной сети. Коммутаторы с концентраторами используются для соединения компьютеров, а маршрутизаторы – для осуществления пакетной передачи между двумя сегментами.

Пассивное сетевое оборудование не нуждается в электрическом питании. Оно способно передавать сигналы, при этом не усиливая их. Условно такое оборудование можно разделить на следующие группы:

1. устройства, предназначенные для создания трассы, обеспечивающей прокладку кабеля (клипсы, кронштейны и закладные трубы);
2. специальные приспособления, используемые в качестве тракта для передачи информации (розетки, кабели и коммутационные панели).

Все виды пассивного сетевого оборудования купить по оптовым ценам можно в компании AVS Electronics.

Виды оптоволоконных кабелей

При прокладке локальных сетей в большинстве случаев применяются оптические патч корды, которые отличаются высокими техническими характеристиками. По способу прохождения светового импульса все оптоволоконные кабели делятся на:

• одномодовые;
• многомодовые или мультимодовые.

В первом случае световые лучи способны одновременно доходить до приемника. Это связано с тем, что они проходят одинаковое расстояние. При этом форма сигнала почти не искажается, что обеспечивает передачу данных на большие расстояния.

А поскольку в многомодовых оптических кабелях, цена которых ниже конкурентной, траектории движения лучей не совпадают, до приемника доходит сигнал в немного искаженном виде. При осуществлении передачи данных применяет простой светодиод, что способствует снижению стоимости этих устройств, повышению их надежности.

Важная часть любой оптической сети — это кроссовое оборудование. Наибольшим спросом среди них пользуются оптические боксы, предназначенные для оконцовки оптического кабеля. Это необходимо для того, чтобы потом к нему можно было легко подключать различные активные компоненты. Купить кроссовое оборудование можно в компании AVS Electronics.

Оптические кросс-боксы

Кросс-боксы могут применяться только внутри зданий, поскольку они обладают негерметичной конструкцией. Для использования вне помещений подходят пыле- и брызгозащищенные боксы.

Все оптические боксы зачастую выполнены из качественного пластика либо металла. Их конструкция дополнена съемной либо откидной крышкой. Внутри размещены специальные детали, которые фиксируют силовые части вводимого кабеля, в том числе и сам оптический кабель. Чаще это устройство имеет несколько кабельных ввода. Кросс-боксы также дополнены специальными сплайс-кассетами, в которых размещаются сварные соединения и волокна. Купить активное сетевое оборудование по оптовым ценам можно у специалистов компании AVS Electronics.
